压力喷雾干燥机采用四喷枪结构设计

喷雾干燥塔中气固两相接触表面积大，但是气固两相呈稀相流动，故容积传热系数小，一般为20~100kcal/m3?h?℃，热空气进口温度在并流操作时为260~500℃，逆流操作时为200~300℃。工业规模的喷雾干燥塔，热效率一般为30~50%。国外带有废热回收的喷雾干燥，热效率可达到70%，但这种设备只有在大于100kg(水)/h的生产能力时才有经济意义。

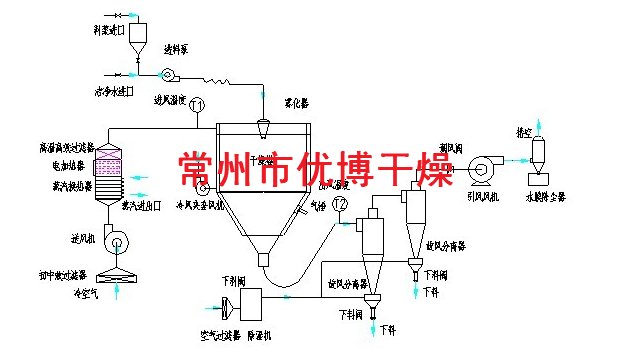

喷雾干燥的基本流程如下，料液通过雾化器，喷成雾滴分散在热气流中。空气经鼓风机送入空气加热器加热，然后进入喷雾干燥塔，与雾滴接触干燥。产品部分落入塔底，部分由一级引风机吸入一级旋风分离器，经分离后，将尾气放空。塔底的产品和旋风分离器收集的产品，由二级抽风机抽出，经二级旋风分离器分离后包装。

1、压力式喷雾干燥塔采用四喷枪结构设计，各喷枪喷出的雾滴相互碰撞，聚合成中空的大颗粒，提高了豆粉的速溶性。

2、采用18—20MPa高压喷雾，物料充分雾化，与热风充分接触，增大了受热面积，提高了热效率，产品瞬间干燥。

3、压力式喷雾干燥塔分风装置采用多个可调节的风筒，确保进入塔内的气流垂直向下，不偏流，无涡流。这样就**限度地减少了粉尘挂壁。

4、压力式喷雾干燥塔内的粉从锥节底口进入振动流化床内，被二次干燥、造粒和冷却。改善了产品质量，提高了溶解度。

5、冷却的粉进入振动筛分机筛分后就可以包装了。产品只有一个出粉口，减少了粉的损失，使操作更容易。设备结构紧凑。

6、压力式喷雾干燥塔采用冷凝水预热冷空气的方法，回收了余热，另外也提高了换热器的使用寿命。

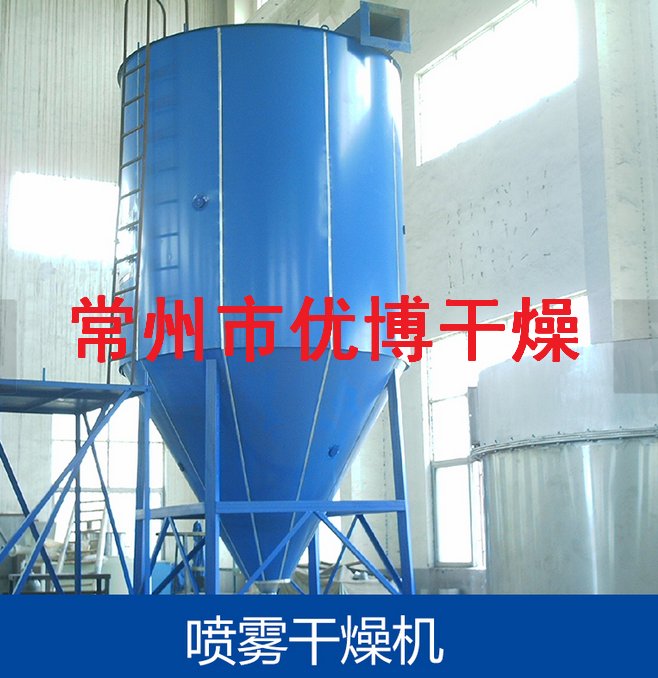

7、压力式喷雾干燥塔塔体为带有锥节的圆柱体，没有其它复杂结构，便于清扫或清洗。

8、压力式喷雾干燥塔塔体设安全防暴门和爆炸通道，防止操作失误引起设备粉尘爆炸。

9、在干燥塔的锥节、袋式除尘器的锥节和旋风分离器的锥节*下部设置空气锤，采用脉冲控制仪使其间歇顺序启动，及时有效震落锥节可能存在的积粉。

10、压力式喷雾干燥塔排风部分采用四点上排风，风到达底部形成180度大回转，增加了物料的干燥时间，有效地利用了热空气。设备排风均匀，减少了粉尘挂壁，进入旋风分离器的粉尘夹量减少，提高产品得率。

11、旋风和袋式除尘器的细粉经过重新从塔顶回到塔内附聚，成为较大颗粒，提高了豆粉的溶解度。同时保护了环境。

12、为了利于粉尘在锥节的下落，塔锥角不大于45°。

13、根据各个系统的控制要求，在仪表箱上直接启动和控制各机电设备，并有进风温度、排风温度、塔内温度、塔体负压、流化床进风温度、流化床负压显示。
